CT-OWTS 电缆振荡波局放检测系统

CT-OWTS 型振荡波是我公司自主研发生产的电缆评估系统，其产品结构紧凑，系统集成直流高压输出、无晕电抗、局放同步测量单元，体积小巧，便于运输。

参考标准：

DL/T 849.5-2019

资料下载：

说明书 技术指标 测试软件 检测证书 标准参考

功能特点
技术参数
产品图集
应用场景
操作视频

CT-OWTS 型振荡波是我公司自主研发生产的电缆评估系统，其产品结构紧凑，系统集成直流高压输出、无晕电抗、局放同步测量单元，体积小巧，便于运输。特别是中低压振荡波设备科轻松在地下室、开关柜间等空间局促的场地进行检测试验。 CT-OWTS 型振荡波设备功能强大，可对电缆提供耐压测试、故障定位、局放诊断、介损检测等各种评估手段，为电力工作人员对电缆资产的管理提供一个综合性可靠的决策依据。

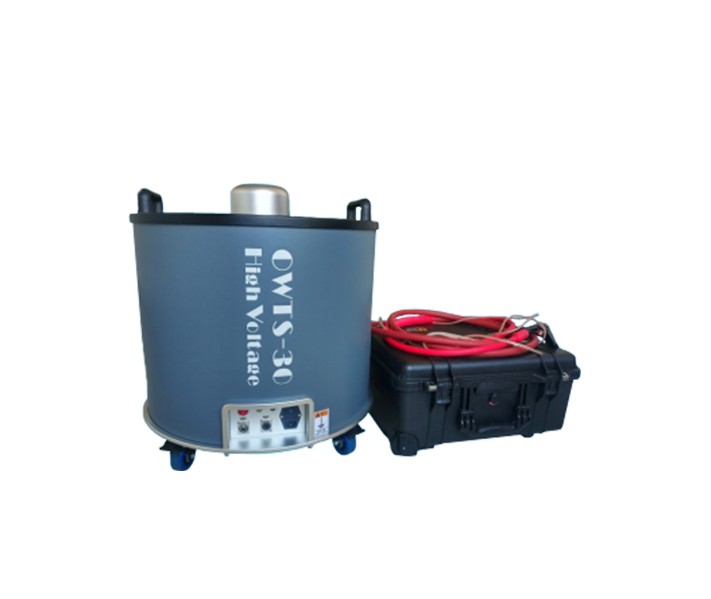

Ø 10kV电缆振荡波局部放电检测系统 CT-OWTS 30

CT-OWTS 30适用于测试6kV~10kV电压等级电力电缆。最高输出电压 30kV，最大输出电流达到12mA，设备仅有50kg，590×450×390mm 的体积是世界上同类产品的一半，便于搬运、试验。设备无高压裸露，现场试验更安全。

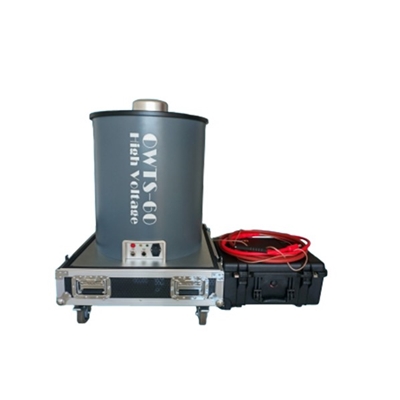

Ø 35kV电缆振荡波局部放电检测系统 CT-OWTS 60

CT-OWTS 60 适用于测试6kV~35kV电压等级电力电缆。最高输出电压 60kV，最大输出电流达到10mA，是同类产品中输出功率最高的设备，节省了现场的试验时间。最小可测电压达 3kV 可轻松覆盖35kV电压等级以下电缆的振荡波试验。

10kV 电缆振荡波局部放电检测系统

序号	名称	项目	协议参数值
1	10kV电缆振荡波局部放电检测及定位设备主机	产品型号规格	CT-OWTS 30
		功能要求	对10kV电缆进行振荡波局放测量和定位，可测量局放起始电压、熄灭电压、局放水平，并准确定位多个局放缺陷位置。
		振荡电源输出电压峰值	0-2.0U0 (U0≤8.7kV)
		振荡频率	50-800 Hz
		电缆电容	0.05 μF -4 μF
		局部放电定位带宽	150kHz-45MHz
		局放采样率	不小于100MHz
		局放测量精度	1 pC
		定位精度	0.1 m
		局放校准量程	50 pC~200nC
		高压充电电流	12 mA
		电缆介损测量范围	0.1%-5%,自动测量
		测试时间	测试时间100ms以内，无损测试
		波形	阻尼振荡波，具备频域滤波和小波滤波功能
		电容及介损测量	自动测量电缆电容
		电容及介损测量	自动测量电缆介损
		局放水平及趋势	描绘局放水平，具备补偿功能，真实还原局放量的实际大小
		测距	具备行波测距功能，通过一体化软件校准和修正电缆长度、接头位置和波速
		无线控制	可通过无线局域网(WLAN) 控制高压输出，保证人身安全
		混合电缆修正	具备混合电缆波速误差修正功能
		分析功能	自动和手动分析功能
		电缆长度修正	电缆长度修正功能
		加压模式	峰值、相电压、有效值三种加压模式
		自放电	自动放电功能
		抗干扰	无线、有线连接功能，排除现场信号干扰
2	安全控制装置	安全控制	紧急停机功能和安全控制回路；含有紧急制动按钮和运行指示灯
3	脉冲校准仪	局放校准仪	1pC – 200nC
4	无局放降频装置	电容	0.15 μF
4	无局放降频装置	无局放装置	带无局放连接装置
5	控制装置	控制装置	高性能笔记本电脑；具有完整数据管理、数据储存、数据诊断分析，历史数据对比、试验管理功能
		软件功能	带操作平台的电缆振荡波数据分析系统软件
			应具备对测试数据的浏览、统计分析等基本功能
			实时局放水平、位置显示功能，局放水平、局放次数切换显示
			具备测试数据管理、电缆资料数据库
6	电源	电源	单相，输入电压范围包含185-240V的电压值，电源设计包含防止冲击电压或电压闪变对仪器的影响的保护电路
7	使用条件	环境温度	- 15℃~40℃
		相对湿度	≦95%，月平均≦90%
		海拔高度	＜1000 m

35kV 电缆振荡波局部放电检测系统

序号	名称	项目	协议参数值
1	35kV电缆振荡波局部放电检测及定位设备主机	产品型号规格	CT-OWTS 60
		功能要求	对30kV电缆进行振荡波局放测量和定位，可测量局放起始电压、熄灭电压、局放水平，并准确定位多个局放缺陷位置。
		振荡电源输出电压峰值	0-2.0U0 (U0≤21kV)
		振荡频率	50-800 Hz
		电缆电容	0.05 μF -4 μF
		局部放电定位带宽	150kHz-45MHz
		局放采样率	不小于100MHz
		局放测量精度	1 pC
		定位精度	0.1 m
		局放校准量程	50 pC~200nC
		高压充电电流	10 mA
		电缆介损测量范围	0.1%-5%,自动测量
		测试时间	测试时间100ms以内，无损测试
		波形	阻尼振荡波，具备频域滤波和小波滤波功能
		电容及介损测量	自动测量电缆电容
		电容及介损测量	自动测量电缆介损
		局放水平及趋势	描绘局放水平，具备补偿功能，真实还原局放量的实际大小
		测距	具备行波测距功能，通过一体化软件校准和修正电缆长度、接头位置和波速
		无线控制	可通过无线局域网(WLAN) 控制高压输出，保证人身安全
		混合电缆修正	具备混合电缆波速误差修正功能
		分析功能	自动和手动分析功能
		电缆长度修正	电缆长度修正功能
		加压模式	峰值、相电压、有效值三种加压模式
		自放电	自动放电功能
		抗干扰	无线、有线连接功能，排除现场信号干扰
2	安全控制装置	安全控制	紧急停机功能和安全控制回路；含有紧急制动按钮和运行指示灯
3	脉冲校准仪	局放校准仪	1pC – 200nC
4	无局放降频装置	电容	0.15 μF
4	无局放降频装置	无局放装置	带无局放连接装置
5	控制装置	控制装置	高性能笔记本电脑；具有完整数据管理、数据储存、数据诊断分析，历史数据对比、试验管理功能
		软件功能	带操作平台的电缆振荡波数据分析系统软件
			应具备对测试数据的浏览、统计分析等基本功能
			实时局放水平、位置显示功能，局放水平、局放次数切换显示
			具备测试数据管理、电缆资料数据库
6	电源	电源	单相，输入电压范围包含185-240V的电压值，电源设计包含防止冲击电压或电压闪变对仪器的影响的保护电路
7	使用条件	环境温度	- 15℃~40℃
		相对湿度	≦95%，月平均≦90%
		海拔高度	＜1000 m
