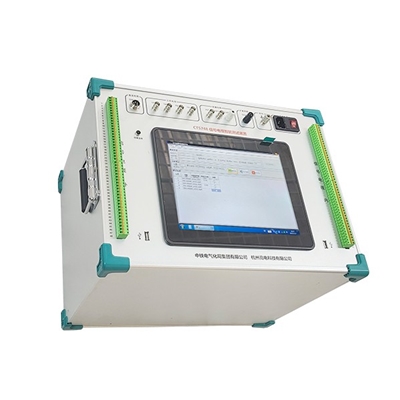

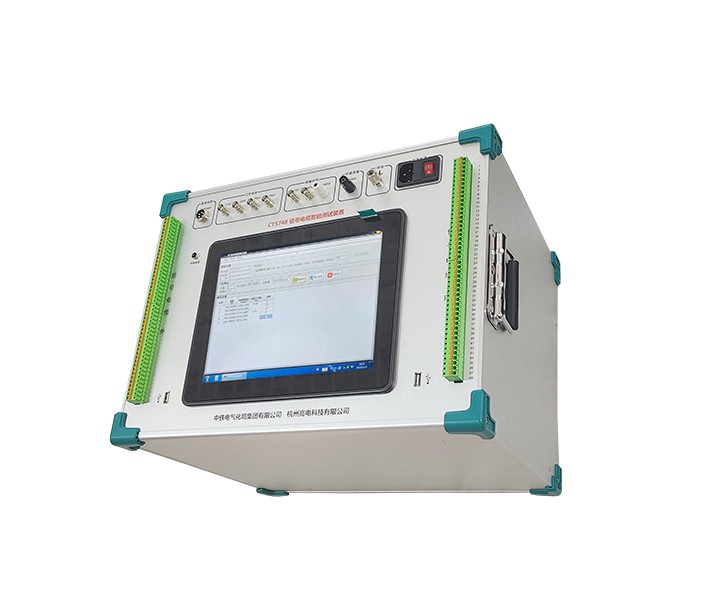

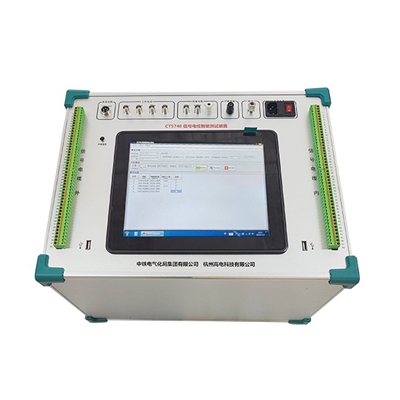

信号电缆自动测试装置包括直流电阻测试模块、绝缘电阻测试模块、工作电容测试模块、电源供电模块、控制模块、一体微电脑显示屏、接驳模块（与被测电缆进行连接的连接装置），一体微电脑显示屏采用WINDOWS操作程序，预存全规格信号电缆测试记录表格，测试时打开相应的测试表格，在表格中输入电缆盘号、型号、长度，按下对应测试项目按钮，可控制切换输出直流电阻、电容、绝缘电阻模块测试信号，通过接驳模块WAGO接线端子接到信号电缆盘两端，按照接线顺序自动测量并填入表格，测试数值能自动存储、导出。测试前先试用电缆测距仪测出总长度。

1.直流电阻

量程：100mΩ-10kΩ，测试电流：≤1A

精度：±0.2%+20mΩ

2.工作电容

量程：1000pF～10uF，测试频率：1kHz

精度：1%±5pF

3.绝缘电阻

量程：1MΩ～100GΩ，测试电压：DC500/1000V

精度：R<50GΩ:5%；R>50GΩ:10%
