1、适用于高压开关动特性，回路电阻测试。具体包括分合时间、行程、速度（可选配3路测速），线圈电阻、分合操作、动作电压、机械寿命试验，直流操作电源（可选配交流电源）；

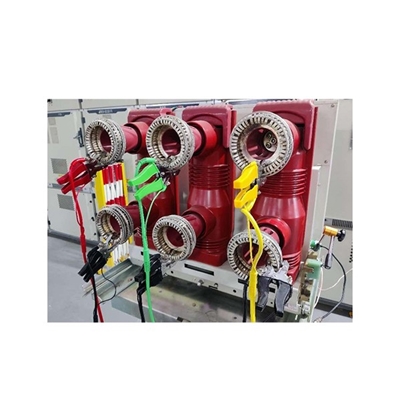

2、适用于国内外各型真空开关、油开关、SF6开关、隔离开关、GIS组合电器的机械、电气特性测试。

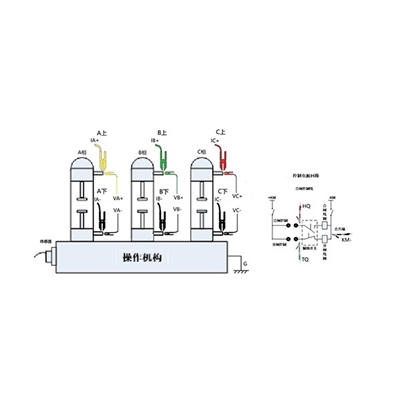

3、可测试3路金属主触头，6路辅助触头时间速度测试，3路回路电阻测试。

4、具备1路（可选配3路）模拟量行程传感器、数字量行程传感器。

5、具备三相回路电阻测试功能。测试电流100A，可选配200A，测试时间可自行整定，测量过程动态提示.

6、一次测试可显示合闸、分闸、合分、分合、分合分过程中的所有时间，行程、速度波形以及数据报表。

7、内置大功率隔离式可调压直流电源，可选配交流电源的交流调压电源机型（AD型），可进行动作电压测试，长时间的机械寿命测试（达一万次）以及用于电机储能。

8、仪器具备完善的机内历史数据管理功能，开关回路测试采用同一个测试软件，具备包络线测试功能。

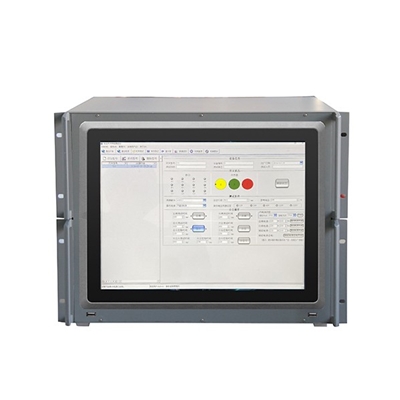

9、仪器主机单机配备15寸显示器的一体工控电脑，以提供更高效的人机交互，可单独使用，便携移动。也可选配19寸标准机柜。

1、工作电源：电压AC220V±10%，频率50Hz±10%

2、工作条件：温度 -20℃～50℃，湿度 ≤90%RH，不结露，海拔低于2000米。

3、尺寸重量

主机：8U标准机架式插箱，外形尺寸约450mm×355mm×450mm；重量18kg。

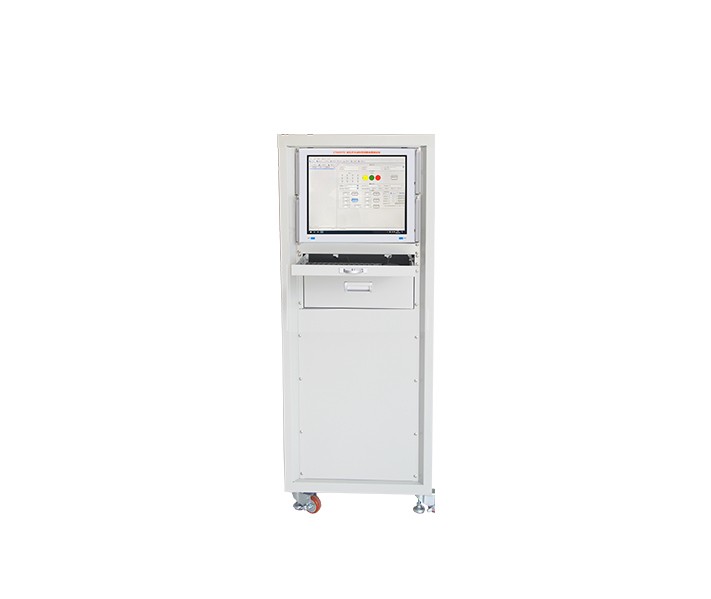

机柜（选配）：19英寸标准机架尺寸600mm*600*1600mm；重量：80kg

4、测试指标：

1）开关测试部份：

时间测量范围：1～20000ms。准确度：±（0.05%t+0.1 ms）

1～2000ms,分辨率0.1ms；

2000～20000ms,分辨率1ms

模拟传感器输入测量范围：0～5V

模拟传感器电阻范围：200Ω～5kΩ

数字传感器接口：长线驱动器RS422接口

数字传感器测量角度准确度：±0.1º，分辨率：0.05º

行程测量范围取决于传感器长度。最高1000mm。最小分辨率0.01mm

行程测量准确度：±（0.5%L+0.2 mm）

速度测量范围：0～20m/s，分辨率0.01m/s

直流电源输出：5～260V/20A；交流电源输出：5～260V/20A（AD型选配）

触发启动电压：≥30V

工作电源：AC 198～264V，47～63Hz

工作条件：温度 -20℃～50℃，湿度 ≤90%RH，不结露，海拔低于2000米。

2）回路测试部份：

电流输出：恒流

工作方式：风冷、间歇

测试时间：100A：5-60S；200A：5-30S；

测试范围：0-20000.0μΩ（100A）；0-10000.0μΩ（200A）（选配）

准确度： 0.5%读数±2字；分辨率：0.1μΩ
