采用专用多台磨合仪单元联机，一体工控机集控，能够实现对多工位开关断口信号模拟量和数字量的采集、储能、分、合操作的输出控制功能。输入信号及通道之间均有5000V的隔离，确保信号间不发生串扰。

输出控制采用了交直流通用的无触点电子开关，具有过压、过流保护功能，使得输出既高速、可靠且坚固。

上位机软件使用自主开发的专用磨合软件。其运行在windows 操作系统下，系统测试操作简单，一次设置，自动完成整个磨合功能。并且有完善的用户权限管理和数据管理功能，可以跟踪磨合过程中的参数变化状况，形成相应的文档资料，便于在磨合过程结束后对断路器的稳定性做出正确的评估。

通过优先级调度算法对磨合时序进行分时计算控制，保证正在磨合的产品不会同时合闸、分闸、储能，同一时刻只有一台开关动作，避免多台同时动作对电网造成的污染。

具有非常完善的报警信息及保护功能，当正在磨合的几台断路器中有一台出现拒分、拒合、误动及辅助开关转换不到位等故障时，磨合台可以进行语音报警和光信号报警。报警的同时，停止操作命令，切断电源。且不影响其它工位正常工作，无需看管。

系统采用Microsoft Access数据库，支持MAS、ERP、EIP等信息平台提取测试数据。

1）工作电源：三相四线，AC380V±10%，50Hz

2）输出电源：

可输出交直流两种电压，手动调节电压以供各工位试验需要使用，可满足4台开关同时进行磨合，交流输出调压采用调压器，直流输出调压采用高稳定开关电源，具体参数如下：

3）仪器具备同时对各断路器同时进行寿命测试功能，且每个单元具备独立开启、关闭寿命测试功能。

4）分闸（合闸）、储能共用一个调压器电源，连续可调，各断路器独立操作电源。

5）分闸、合闸电压输出时间：0.1～30000ms可调，步进1ms；

寿命测试间隔0 ~3000s，步进1s。

6）仪器具备单分、单合、合分、分合、分合分测试功能。

7）老化次数设置：1～32000次可设定。

8）开关触点合、分状态检测。

9）电压、时间测量准确度：0.5级。

10）具有过流保护、故障报警（拒合、拒分）功能。

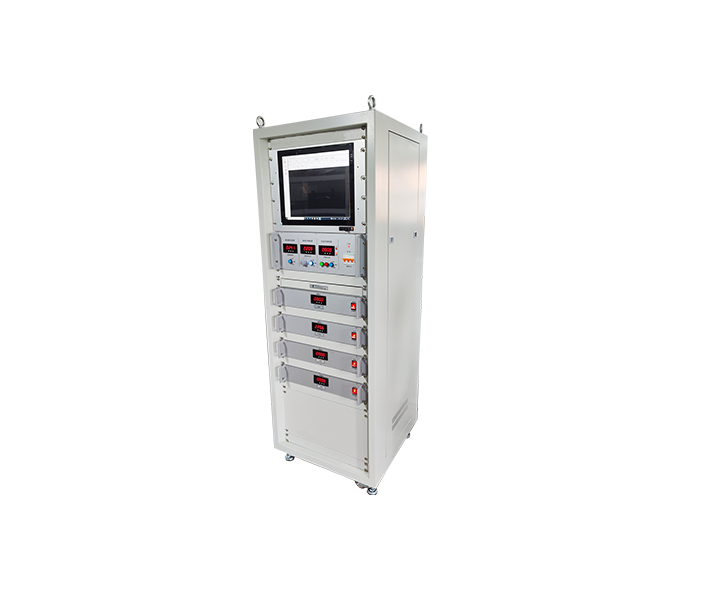

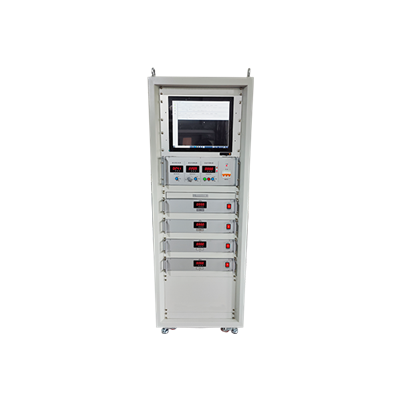

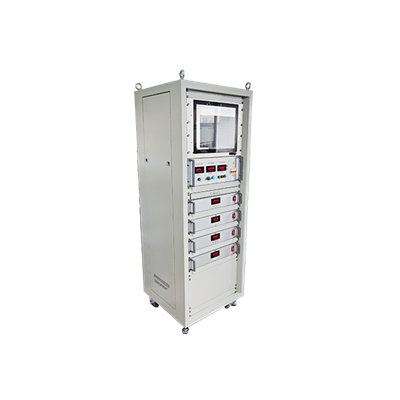

11）机柜尺寸：19英寸标准机架600mm*600*1600mm（不含轮子高度），颜色：计算机灰。

12）重量：80kg

13）工作条件：温度 -20℃～50℃，湿度 ≤90%RH，不结露，海拔低于2000米。
