◆ 适用于国内外各型真空开关、油开关、SF6开关、隔离开关、GIS组合电器的机械、电气特性测试。

◆ 完善的全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。包括不限于显示合闸、分闸、合分、分合、分合分过程中的所有时间，行程、速度波形以及数据报表。可显示出触头速度以及加速度的变化曲线。

◆ 可新建开关型号、速度自定义至少可按“占总行程分比”、 “时间”、“行程”三种方式分别定义速度范围及完成相关参数的保存、删除、设置、测试等操作。

◆ 测试软件有强大的数据库功能，支持MAS、ERP、EIP等信息平台提取测试数据。可随时方便的检索、查询、打印历史数据。具有时间—行程特性曲线。并可根据GB1984要求加载包络曲线进行对比；可显示线圈电流波形曲线；具有断口信号监测点。

◆ 可测试12路金属主触头。6路辅助触头时间测试。每个测试通道均具备良好的感应电泄放保护电路，在550kV变电站母线带电的情况下可靠测试。

◆ 具备3路直线型模拟量行程传感器测量通道、3路角位移型数字量行程传感器测量通道。软件包含了多种角度与行程的转换模式。

◆ 测试台具备各自独立的分闸、合闸、储能交、直流操作电源及电压表指示，可同时满足低电压和高电压动作试验。一次性接好线后无须倒线就可以随时控制电机储能，能够实现开关单分、单合、合分、分－合分，分－θ—合分－t—合分、合分—t－合分测试及长时间的机械寿命测试（达一万次）。

◆ 仪器具有电保持模式和机械保持模式。可采用内触发、外触发和手动触发三种触发方式。

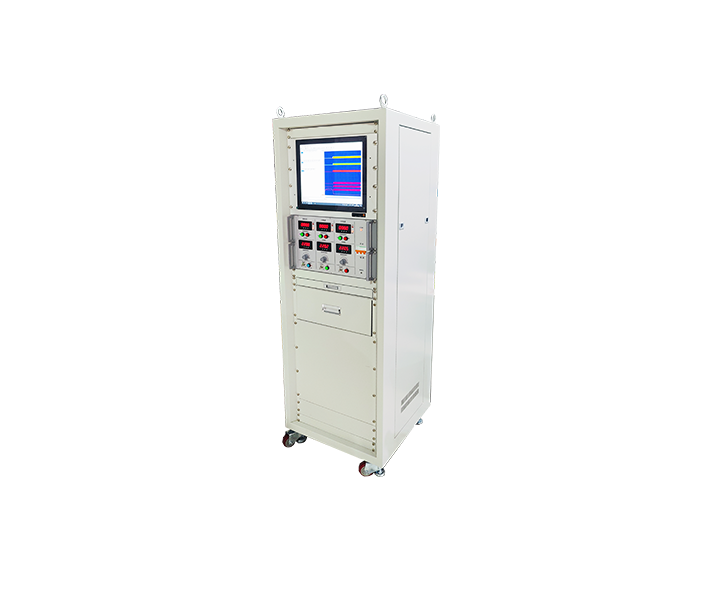

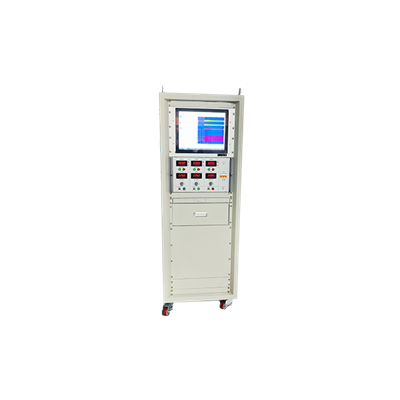

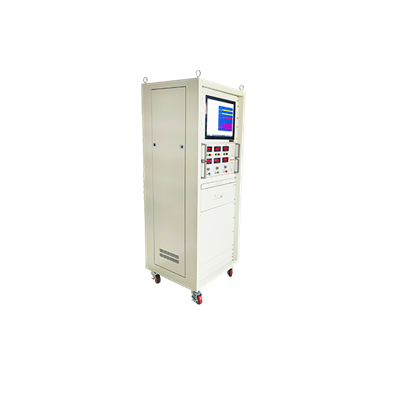

◆ 19寸标准机柜，17寸大屏幕PC一体工控机主机、可拆卸式主机箱，便于移动。

1）输入电源：三相四线，AC380V±10% ，50Hz。

2）输出电源：手动调压，合闸、分闸、储能为独立的三路可调电源；

直流DC0～270V可调，分辨率≤1V，误差≤1％；

交流AC0～300V可调，分辨率≤1V，误差≤1％；

3）绝缘性能：绝缘电阻＞2MΩ；漏电流：＜3.5mA；介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧；

4）时间通道：12路（A1、B1、C1、A2、B2、C2、A3、B3、C3、A4、B4、C4）及（F1、F2、F3、F4、F5、F6）,可测量辅助开关配合时间。

测量范围：1～20000ms。

准确度：±（0.05%t+0.1 ms）；1～2000ms分辨率0.1ms：2000～20000ms分辨率1ms

5）速度：量程 0-20.00m/s，分辨率不低于 0.01m/s，误差≤1％rdg±0.01；

6）行程：量程 0-1000.0 mm，分辨率不低于0.02mm，误差≤ 1％rdg±0.1；

7）线圈电流：量程0-20A，分辨率不低于0.1A；

8）传感器：

模拟传感器输入测量范围：0～5V；电阻范围：200Ω～5kΩ

数字传感器接口：长线驱动器RS422接口，测量角度准确度：±0.1º，分辨率：0.05

9）机柜尺寸：19英寸标准机架600mm*600*1600mm（不含轮子高度），颜色：计算机灰。

10）重量：100kg

11）工作条件：温度 -20℃～50℃，湿度 ≤90%RH，不结露，海拔低于2000米。
