基本功能：

1、本仪器采用顶开式或车载式结构,体积小、重量轻、功能强、操作简便，专为生产及现场测场测试人员设计。

2、大屏幕320240液晶中文显示，

3、特别适合多分接点有载开关不断流连续测试,测量过程动态提示，

4、自动消弧电流指示及声光指示报警，

5、测试记录可编辑用户信息保存、打印。测试结果采用表格方式，

6、可以同时显示带分接开关的变压器每个节点直阻并自动计算不平衡率,可大大缩短测量时间,提高工作效率。

7、如配用数据管理软件，保存的数据通过USB传送到U盘,进行另存、打印、清空等多项操作,或直接通过上位机电脑操作测试,保存的文件格式为Excel或txt文件格式。

产品选型：

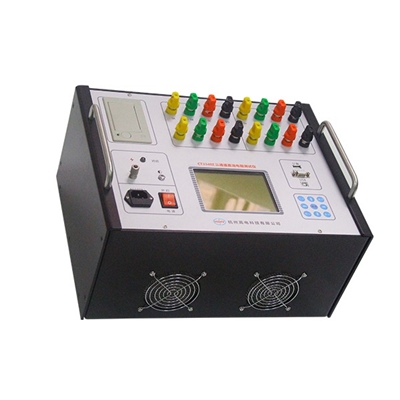

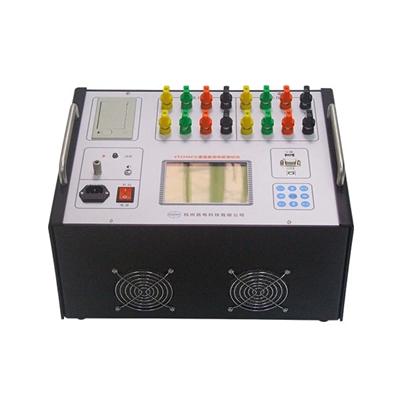

仪器操作面板：

1、接线柱：

高压电流电压接线柱：接被测变压器的高压侧或中压测

低压电流电压接线柱：接被测变压器的低压侧

2、接地柱：仪器保护接地。

3、消弧：消弧电流指示及声光指示报警。

4、电源插座：AC220交流电源输入（内置备用1OA保险丝）。

5、电源开关：交流电源通断。

6、对比度：旋转孔内一字槽,调整对比度。

7、USB插座：U盘。

8、RS232插座：数据通讯。用PC机软件操作仪器。

9、按键设置：用于控制仪器菜单选项和重要功能快捷键。

10、液晶屏：设置、显示、保存测试数据。

11、打印机：打印测试数据。

12、消弧键：测试中，按下消弧键，立刻进入消弧状态。

注意事项：

1、仪器应可靠接地,接好测试线后开机，输出电流测试过程中,切不可拆除测试线,以免发生事故,完毕后一定要等电流消弧指示结束或声光报警停止后再关闭电源,拆除测试线。

2、使用三通道方式测量有载调压变压器,可带载切换分接点,节省充电时间。

3、测量无载调压变压器，要等放电指示报警停止后,方可切换分接点,切换档位。

4、助磁测试主要针对三相五柱式变压器，低压绕组为三角形联结；（如发现低压绕组三角形联结，测试时充电很慢，可采用助磁法测试）

1、分类环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在野外环境使用）。

2、结构形式与尺寸：便携式

     型     式：便携式

     主机外形尺寸：410×320×260 mm

     包      装：铝合金机箱

     质      量：10Kg

3、使用电源：

     工作电源：电压AC220V±10%，频率50Hz±10%

     电流输出：

     1）10A机型：三通道： 5A+5A、1A+1A，单通道： 10A、5A、1A

     2）20A机型：三通道：10A+10A、5A+5A、1A+1A，单通道：20A、10A、5A、1A

     3）40A机型：三通道：20A+20A、10A+10A、5A+5A、1A+1A，单通道：40A、20A、10A、5A、1A

     4）50A机型：三通道：25A+25A、10A+10A、5A+5A、1A+1A，单通道：40A、20A、10A、5A、1A

4、使用环境：◇环境温度：-20℃～50℃

     相对湿度：≤80%

     工作方式：风冷

5、测试指标：

     温      度： -55℃～+125℃

     测试范围：1mΩ～200Ω

                    50A：1mΩ～0.5Ω（50A机型）

                    40A：1mΩ～1Ω（40A机型）

                    25A：1mΩ～1Ω（50A机型）

                    20A：1mΩ～1Ω（20A机型）

                    10A：1mΩ～2Ω（10A机型）

                      5A：10mΩ～5Ω

                      1A：1Ω～200Ω

      准 确 度 ： 0.2%读数±2字

      最高分辨率：0.1μΩ
