一、技术背景

随着电力事业的不断发展，变压器、发电机、断路器、GIS、110kV及220kV交联聚乙烯电缆等高压电力设备的应用越来越广泛。根据《电气装置安装工程电气设备交接试验标准》（GB50150－91）和《电力设备预防性试验规程》（DL／T096－1996）的要求，此类高压电力设备的安装验收和年度检修中，均需进行交流耐压试验项目。

交流耐压试验电源主要有以下三种方式产生:

(1) 变压器式：带补偿电抗器的传统试验变压器，工频。

(2) 调感式：可调电感式谐振系统，工频。

(3) 调频式：固定电抗器谐振系统，通过变频器将一可调频电压加到试品上，改变频率以达到谐振。

谐振耐压试验方法是通过改变试验系统的电感量和试验频率，使回路处于谐振状态，这样试验回路中试品上的大部分容性电流与电抗器上的感性电流相抵消，电源供给的能量仅为回路中消耗的用功功率，为试品容量的1/Q(Q为系统的谐振倍数)；因此试验电源的容量在降低，重量大大减轻。谐振耐压试验系统按调节方式分为调感式和调频式两种。

可调电感型谐振试验系统可以满足耐压要求，但由于重量大，可移动性差，主要用于试验室。变频串联谐振耐压试验是利用电抗器的电感与被试品电容实现谐振，在被试品上获得高电压，是当前高电压试验的一种新的方法与潮流，在国内外已经得到广泛的应用。

变 频串联谐振是谐振式电流滤波电路，能改善电源波形畸变，获得较好的正弦电压波形，有效防止谐波峰值对被试品的误击穿。变频串联谐振工作在谐振状态，当被试 品的绝缘点被击穿时，电流立即脱谐，回路电流迅速下降为正常试验电流的数十分之一。发生闪络击穿时，因失去谐振条件，除短路电流立即下降外，高电压也立即 消失，电弧即可熄灭。其恢复电压的再建立过程很长，很容易在再次达到闪络电压断开电源，所以适用于高电压、大容量的电力设备的绝缘耐压试验。

二、国内技术发展现状

目前国内串联谐振变频电源主要采用以下三种技术方案：

1.PWM控制技术

在调频调压控制技术发展早期多使用PAM方法，因此，变频电源逆变器输出交流电压波形仅仅能是方波，改变方波有效值，仅仅能通过改变方波幅值，即中间直流电压幅值来完成。随着全控型开关元件IGBT、IGCT、MOSFET等出现，才逐渐发展为PWM方法。由于调节PWM波占空比就能调节电压幅值，所对逆变环节可同时完成调压与调频任务，整流器无需控制，设备构造更简单，控制更方便。基于该技术可以在谐振电容（试品）上获得THD<1%的正弦波。方波变频电源主电路如下所示。

2.基于高速IC和直接数字频率合成（DDS）技术

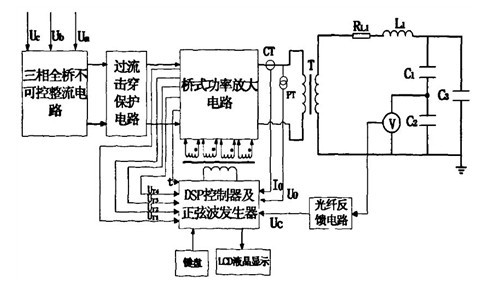

采用该方案频率分辨率可达到0.01Hz，频率稳定度高，很容易对信号实现全数字式调制。其控制框图和实现原理如下图所示。

由DSP处理器控制正弦波芯片产生频率在30Hz~300Hz连续可调（幅值也可调）的标准正弦波信号，经过第一级功率放大后再经过上千只大功率三极管组成的桥式放大电路放大，正弦信号最终达到所需要的设计功率，输出电压连续可调。此时正弦波信号经励磁变压器升压供给谐振电路获取需要的高压。

该方案输出的正弦波失真度较小，输出电压中高频信号引起的局部放电干扰小，但由于大功率三极管的温度特性较差，在较大功率输出时，温升较快，三极管的放大倍数增加，会导致输出电压漂移，并且电路复杂、不易维护。

3.基于SPWM的控制技术

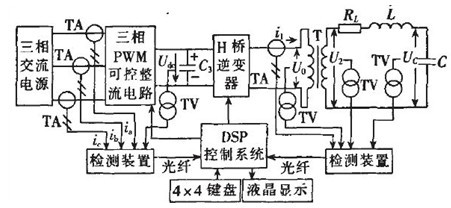

采用SPWM技术的新型调频式谐振试验电源由大功率开关器件IGBT组成的电路来代替传统的模拟信号源及其功率放大电路直接产生大功率标准正弦波。系统结构图如下图所示，主要由三相PWM整流电路（或不控整流电路）、H桥逆变电路、输出滤波器、检测单元、DSP控制器及人机接口(键盘、液晶)组成。T为中间励磁升压变压器，RL为试验回路谐振电感的等效内阻，C为试验回路等效电容，包括被试品电容及试验回路谐振电容。整个试验电源输出电压的调节通过控制三相PWM整流电路输出侧电容电压大小来实现；当C3上电压稳定在设定值以后,系统开始频率调节,通过控制逆变电路开关器件IGBT的通断频率来实现，输出滤波器滤除系统输出信号的毛刺从而得到符合要求的正弦波形。

该方案输出波形较传统模拟方式稍差，输出在低电压下谐波含量较传统方式大，但电路较为简单，容易维护，但控制较为复杂。

三、结论

1.可同时用于局放和交流耐压试验的串联谐振电源所采用的技术方案以传统模拟方式（逐级放大）最好，该方案可直接输出正弦波，且失真度较小，输出电压中高频信号引起的局部放电干扰≤5pc，但电路较为复杂、不易维护，成本较高；

2.用于交流耐压试验的串联谐振变频电源普遍采用SPWM方式，其输出波形较传统方式差，干扰引起的局放较大，只适合于交流耐压试验（限于手上资料的限制，没发现有应用于局放试验的），该技术方案控制较为复杂，但其硬件较传统方式简单，成本较低，体积和重量较小，易于维护。

3.PWM控制方式可满足交流耐压试验的要求，其输出为方波电压，系统输出为正弦波，但在非谐振状态时波形较差，实现相对容易，成本也较低。

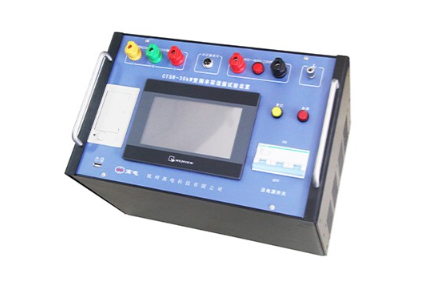

CTSR-变频串联谐振试验电源系列

主要针对35kV、10kV、110kV电缆， 110kV及以下电压等级GIS，开关、绝缘子等变电站设备的交流耐压试验，具有较宽的适用范围，是高压试验部门及电力安装、修试工程单位理想的耐压设备配套用变频电源。 该装置主要变频电源、可与励磁变压器、电抗器、电容分压器组成变频串联谐振试验装置。

功能特点:

1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。

2、整个装置单件重量很轻，便于现场使用。

3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式.

4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。

5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

技术参数:

CTSR-□kW变频串联谐振试验装置电源

1、额定功率：7.5~100kW(按需定制)

2、输出电压波形畸变率：<1.0％

3、允许连续工作时间：额定条件下一次性工作60分钟；

4、装置自身品质因数：Q>30

5、电缆等试验满负荷时品质因数：Q>20（与负载相关）

6、输入电源：三相380V或单相220V

7、频率调节范围：30Hz～300Hz

8、系统测量精度：1.5％

9、装置具有过压、过流、零位启动等保护功能

主要技术参数：

1、额定功率：30kW；（以铭牌为准）

2、输入电压：三相 380V±5%  50Hz

3、输出电压：0～400V

4、输出频率：30～300Hz，0.1Hz步进可调
