CT8009TAD6 高压开关机械特性试验台                                                       CT830NAP 高压开关磨合试验台

CT8009TAD6 高压开关机械特性试验台：

技术参数：

1）输入电源：三相四线，AC380V±10% ，50Hz。

2）输出电源：手动调压，合闸、分闸、储能为独立的三路可调电源；

直流DC0～270V可调，分辨率≤1V，误差≤1％；

交流AC0～300V可调，分辨率≤1V，误差≤1％；

3）绝缘性能：绝缘电阻＞2MΩ；漏电流：＜3.5mA；介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧；

4）时间通道：12路（A1、B1、C1、A2、B2、C2、A3、B3、C3、A4、B4、C4）及（F1、F2、F3、F4、F5、F6）,可测量辅助开关配合时间。

测量范围：1～20000ms。

准确度：±（0.05%t+0.1 ms）；1～2000ms分辨率0.1ms：2000～20000ms分辨率1ms

5）速度：量程 0-20.00m/s，分辨率不低于 0.01m/s，误差≤1％rdg±0.01；

6）行程：量程 0-1000.0 mm，分辨率不低于0.02mm，误差≤ 1％rdg±0.1；

7）线圈电流：量程0-20A，分辨率不低于0.1A；

8）传感器：

模拟传感器输入测量范围：0～5V；电阻范围：200Ω～5kΩ

数字传感器接口：长线驱动器RS422接口，测量角度准确度：±0.1º，分辨率：0.05

9）机柜尺寸：19英寸标准机架600mm*600*1600mm（不含轮子高度），颜色：计算机灰。

10）重量：100kg

11）工作条件：温度 -20℃～50℃，湿度 ≤90%RH，不结露，海拔低于2000米。

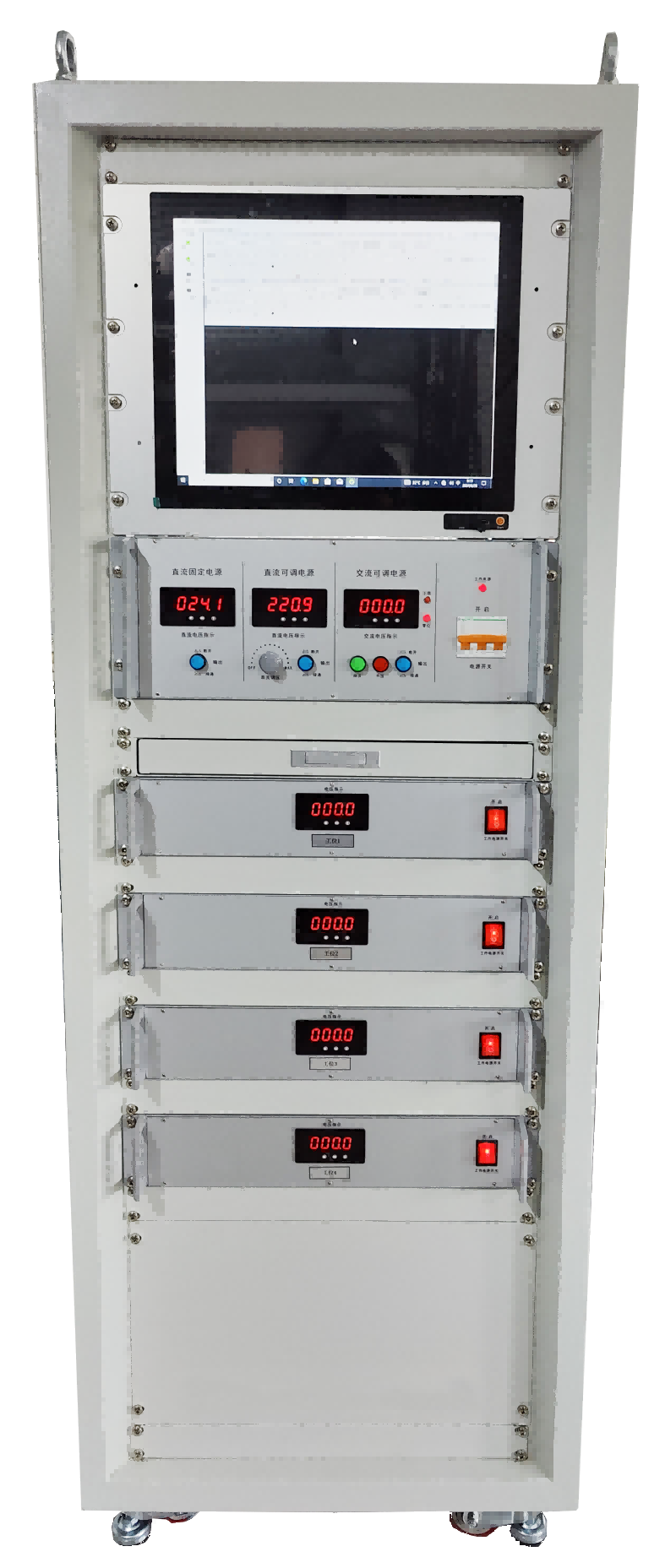

CT830NAP系列高压开关磨合试验台：

技术参数：

1）工作电源：三相四线，AC380V±10%，50Hz

2）输出电源：

可输出交直流两种电压，手动调节电压以供各工位试验需要使用，可满足4台开关同时进行磨合，交流输出调压采用调压器，直流输出调压采用高稳定开关电源，具体参数如下：

工位电源输出 （手动调压）	电源类型	电源输出范围	备注
	交流可调电源	0-300V/10A	各工位连接各电源类型，所有工位均可共用同样电源
	直流可调电源	0-270V/10A
	直流固定电源1	24V/40A



3）仪器具备同时对各断路器同时进行寿命测试功能，且每个单元具备独立开启、关闭寿命测试功能。

4）分闸（合闸）、储能共用一个调压器电源，连续可调，各断路器独立操作电源。

5）分闸、合闸电压输出时间：0.1～30000ms可调，步进1ms；

寿命测试间隔0 ~3000s，步进1s。

6）仪器具备单分、单合、合分、分合、分合分测试功能。

7）老化次数设置：1～32000次可设定。

8）开关触点合、分状态检测。

9）电压、时间测量准确度：0.5级。

10）具有过流保护、故障报警（拒合、拒分）功能。

11）机柜尺寸：19英寸标准机架600mm*600*1600mm（不含轮子高度），颜色：计算机灰。

12）重量：80kg

13）工作条件：温度 -20℃～50℃，湿度 ≤90%RH，不结露，海拔低于2000米
