GB 20052-2020 电力变压器能效等级新版标准油变干变型号编制方法及新旧国标型号对比
发布时间：2021-05-28 / 浏览次数：次
2021年6月1日，《电力变压器能效限定值及能效等级》（GB 20052-2020）将正式实施，与现行标准（GB 20052-2013）相比，新标准各类变压器损耗指标下降约10～45%不等，已优于欧盟、美国相关标准要求。实施新一轮变压器能效提升计划，推动变压器产业链优化升级，加快提升变压器能效，有利于降低输配电电力损耗，提高用电企业能效，进一步推动绿色低碳和高质量发展，也有利于增加高效变压器市场供给、壮大绿色新动能。
GB 20052-2020 《电力变压器能效限定值及能效等级》 （以下简称“新版标准”）已于2020年5月29日发布，并将于2021年6月1日起实施，代替GB 20052-2013和GB 24790-2009（以下简称“旧版标准”）。为此，中国质量认证中心（英文简称“CQC”）对CQC31-461212-2013 《6kV～35kV变压器节能认证规则》进行了修订，暂定型号（最终以“CQC31-461212-2020”发布的型号标准为准）。

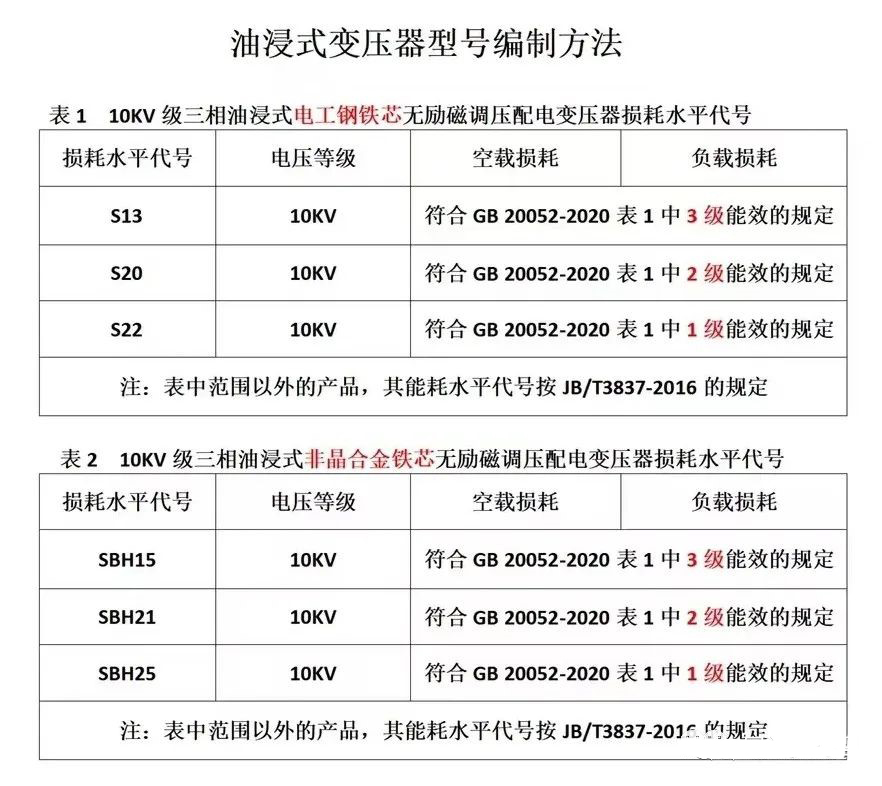

油浸式变压器型号编制方法
见下表1：10KV级三相油浸式电工钢铁芯无励磁调压配电变压器损耗水平代号。
损耗水平代号：S13
电压等级：10KV
空载损耗、负载损耗符合GB 20052-2020表1中3级能效的规定
损耗水平代号：S20
电压等级：10KV
空载损耗、负载损耗符合GB 20052-2020表1中2级能效的规定
损耗水平代号：S22
电压等级：10KV
空载损耗、负载损耗符合GB 20052-2020表1中1级能效的规定
注:表中范围以外的产品，其能耗水平代号按JB/T3837-2016的规定
见下表2：10KV级三相油浸式非晶合金铁芯无励磁调压配电变压器损耗水平代号
损耗水平代号：SBH15
电压等级：10KV
空载损耗、负载损耗符合GB 20052-2020表1中3级能效的规定
损耗水平代号：SBH21
电压等级：10KV
空载损耗 负载损耗符合GB 20052-2020表1中2级能效的规定
损耗水平代号：SBH25
电压等级：10KV
空载损耗、负载损耗符合GB 20052-2020表1中1级能效的规定
干式变压器型号编制方法
见下表1：10KV级三相干式电工钢铁芯无励磁调压配电变压器损耗水平代号
损耗水平代号：SCB12
电压等级：10KV
空载损耗、负载损耗符合 GB 20052-2020 表2 中3级能效的规定
损耗水平代号：SCB14
电压等级：10KV
空载损耗 负载损耗符合GB 20052-2020 表2中2级能效的规定
损耗水平代号：SCB18
电压等级：10KV
空载损耗、负载损耗符合 GB 20052-2020 表2 中1级能效的规定
注:表中范围以外的产品，其能耗水平代号按JB/T3837-2016的规定
见下表2：10KV级三相干式非晶合金铁芯无励磁调压配电变压器损耗水平代号
损耗水平代号SCBH15
电压等级：10KV
空载损耗 负载损耗符合 GB 20052-2020 表 2 中3 级能效的规定
损耗水平代号SCBH17
电压等级：10KV
空载损耗 负载损耗符合GB 20052-2020 表2中2级能效的规定
损耗水平代号SCBH19
电压等级：10KV
空载损耗 负载损耗符合GB 20052-2020 表2中1级能效的规定
注:表中范围以外的产品，其能耗水平代号按JB/T3837-2016的规定
1. 规则名称由 《6kV～35kV变压器节能认证规则》 变更为 《电力变压器节能认证规则》，规则编号由“CQC31-461212-2013”变更为“CQC31-461212-2020”；
2. 依据新版标准扩大认证产品适用范围，包括电压等级为10kV的三相油浸式配电变压器和三相干式配电变压器，以及电压等级为35kV～500kV的油浸式电力变压器；
3. 认证依据标准GB 20052-2020代替GB 20052-2013；
4. 增加认证模式，修改单元划分要求；
5. 修改样品检验送样原则，将抽样检验改为送样检验；
6. 增加利用企业检测资源进行产品检验的相关要求；
7. 增加试验报告采信的相关要求；
8. 明确对备案关键原材料的控制要求；
9. 明确产品出厂检验要求，修改工厂检查人日数，修改监督检查条款要求及监督抽样检测要求；
10. 修改复审相关要求；
11. 修改认证标志的使用要求。
